Support de montage métallographique compact Smart-Clip EM-Tec MC26 pour supports Ø25 mm / 1 pouce, broche

Description

Supports de montage métallographiques compacts Smart-Clip EM-Tec pour SEM_x000D_ La conception compacte, fine et légère permet une inclinaison élevée

_x000D_

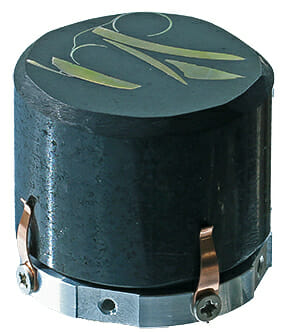

_x000D_ Introduction_x000D_ _x000D_ Les supports de montage métallographiques compacts Smart-Clip EM-Tec ont été spécialement conçus pour les SEM compacts et de table et pour les applications à forte inclinaison. Ils sont légers, ont un diamètre minimal et permettent des angles d’inclinaison très élevés, proches de 90 degrés. La monture métallographique ou métallurgique est maintenue par 4 S-Clips en cuivre qui serrent le côté de la monture. En cas d’intégrations non conductrices, un chemin de mise à la terre peut être facilement réalisé avec l’un des S-Clips en cuivre._x000D_ La conception légère et fine n’ajoute qu’environ 2 mm au diamètre du support, permettant ainsi une inclinaison élevée sans interférence avec les détecteurs sous la pièce polaire du SEM._x000D_ Les supports de montage métallographiques compacts Smart-Clip EM-Tec conviennent aux supports d’une hauteur de 10 mm ou plus. Ils peuvent également être utilisés comme adaptateur sur les SEM en utilisant des embouts à broches pour maintenir les embouts d’échantillon cylindriques de JEOL et Hitachi d’un diamètre de 25 ou 32 mm et d’une hauteur de 10 mm ou plus._x000D_ _x000D_ _x000D_ Caractéristiques des supports de monture métallographique compacts Smart-Clip EM-Tec :_x000D_

_x000D_
• Léger avec disque en aluminium et clips en S en cuivre
_x000D_
• Conçu pour les supports métallographiques Ø25 mm / Ø1″ ou Ø30 mm / Ø1-1/4″
_x000D_
• Convient aux supports d’une hauteur de 10 mm ou plus
_x000D_
• Permet des applications à forte inclinaison
_x000D_
• Idéal pour les SEM de table
_x000D_
• Disponible avec embout de broche standard et trou fileté M4
_x000D_
• Adaptateurs pour talons JEOL et Hitachi sur SEM pour bacs à broches
_x000D_

_x000D_  _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_

Double utilisation des supports 12-002932 et 12-003932_x000D_ En déplaçant les clips des starters vers les parties élargies du bas des supports 12-002932 et 12-003932, vous pouvez utiliser ces supports pour les supports Ø30 mm et Ø1-1/4 -supports en pouces.

_x000D_  _x000D_ _x000D_ Spécifications des supports de monture métallographique compacts Smart-Clip EM-Tec_x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_

Produit #	Taper	Tailles de montage	Dimensions sans broche	Support de montage	Composition de scène SEM
12-002926	EM-Tec MC26	Ø25mm / Ø1”	Ø27,5 x 13,5 mm	4 clips	Goupille Ø3.2mm
12-003926	EM-Tec MC26	Ø25mm / Ø1”	Ø27,5 x 13,5 mm	4 clips	Filetage M4
12-002932	EM-Tec MC32	Ø30mm	Ø32 x 13,5 mm	4 clips	Goupille Ø3.2mm
12-002932	EM-Tec MC32	Ø1-1/4”	Ø33,8 x 13,5 mm	4 clips	Goupille Ø3.2mm
12-003932	EM-Tec MC32	Ø30mm	Ø32 x 13,5 mm	4 clips	Filetage M4
12-003932	EM-Tec MC32	Ø1-1/4”	Ø33,8 x 13,5 mm	4 clips	Filetage M4
